Сервер точного времени.

Сервер точного времени (далее СТВ) предназначен для приёма сигналов точного времени систем ГЛОНАСС/GPS, формирования собственной шкалы времени (далее ШВ) и выдачи информации о ШВ и секундной метки абонентам посредством сети Ethernet, а также по последовательным интерфейсам RS232/422 по протоколу NMEA (или другим ASCI или бинарным протоколам), и секундной метки по интерфейсам RS232/422/5V TTL, при этом погрешность формирования ШВ UTC на выходах «1PPS» составляет на более ±0,1мкс.
Область применения – автоматизированные информационно-измерительные системы (АИИС), SCADA - системы, распределённые сети различного назначения.
СТВ может использоваться для организации регистрации даты и времени событий или привязки ко времени данных в пространственно – разнесенных информационных системах, программируемых логических контроллерах, измерительных комплексах и средствах измерений.

Модификации и варианты исполнения.

Оборудование выпускается в нескольких модификациях, отличающихся по форм-фактору, конструктивному исполнению и техническим характеристикам.

Ссылка на общее для всех модификаций руководство по эксплуатации.

Ссылка на свидетельство об утверждении типа средств измерений.

Ссылка на описание типа средства измерений.

Ссылка на методику поверки.

Возможные опции.

• питание: БП от сети 220В (с резервированием), БП от источника 10-48В (с резервированием);
• сетевые функции: количество портов Ethernet, наличие VLAN;
• поддерживаемые протоколы и сигналы: PTP, NTP/SNTP, HTTP, FTP, TELNET, SNMP, IRIG, Lantime, TSIP, NMEA и 1PPS.
• порты ввода/вывода: RS232/422/USB/TTL/релейные выходы;
• модуль Глонасс/GPS: встроенный или внешний (смарт-антенна);
• внутренний генератор: OCXO/TCXO/Rb/вход внешнего опорного сигнала;
• исполнение: 1U или крепление на рейку DIN 35 мм;
• наличие дисплейного модуля и клавиатуры.

Подробнее о доступных опциях в конфигураторе. Помимо основной линейки оборудования возможно изготовление оборудования под конкретные требования заказчика.

Описание средств измерений.

Принцип действия СТВ основан на приёме информации со спутников ГНСС Глонасс и GPS, формирования шкалы системного времени, выдачи секундных импульсных сигналов (1PPS), синхронизированных со шкалой времени UTC(SU), а также выдачи информации о текущих значениях времени и даты по протоколу NTP через интерфейс Ethernet.
В стандартной конфигурации СТВ построены на базе профессионального мультисистемного навигационного модуля аппаратуры навигационно-временной потребителей ГНСС Глонасс/GPS/Galileo/SBAS NV08C-CSM, служащего источником метрологически значимой информации, и являются законченными устройствами.
СТВ выполнены в двух вариантах корпусов и различаются по типу источников первичного питания и наличием сетевых функций и функции хранения ШВ:

1. PPS50 (DIN35-GNSS ППС.467855.001-01) – в компактном металлическом корпусе для монтажа на рейку DIN35 или на перфопанель, питание от источника постоянного тока напряжением от 10 до 48В;

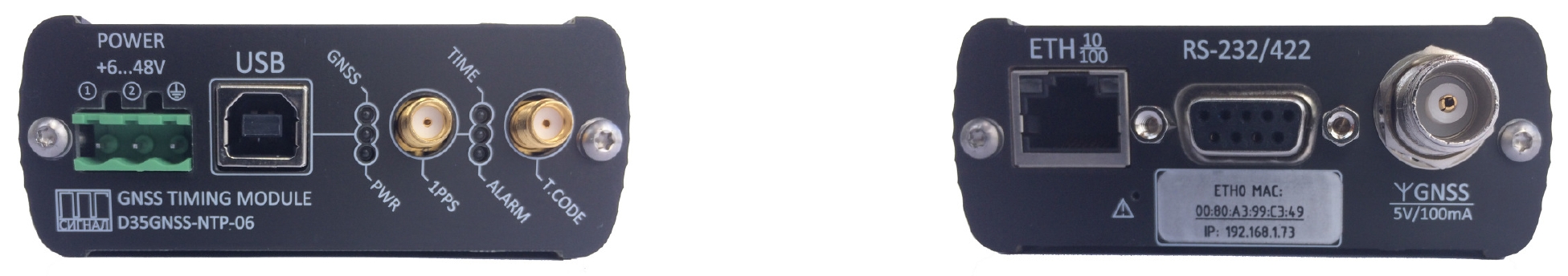

2. PPS100 (DIN35GNSS-NTP ППС.467855.004-03) – в компактном металлическом корпусе для монтажа на рейку DIN35 или на перфопанель, питание от источника постоянного тока напряжением от 10 до 48В, наличие Ethernet 10/100 Mbit-NTP;

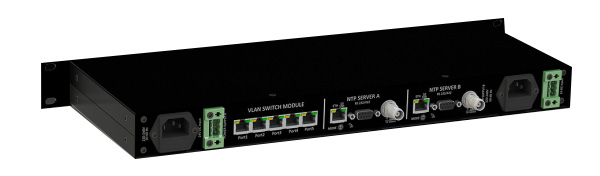

3. PPS200 (1U19GNSS-NTP-02 ППС.467855.004-01) - в специальном стальном корпусе в конструктиве 19” 1U, питание от сети 220В переменного тока, наличие Ethernet 10/100 Mbit-NTP;

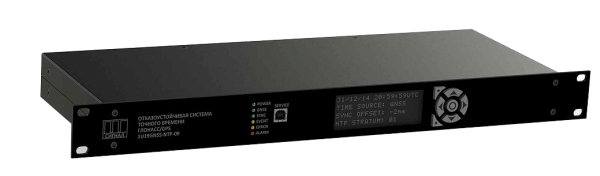

4. PPS250 (1U19GNSS-NTP ППС.467855.004-11) – отличается от PPS200 наличием функции хранения ШВ, дисплея и клавиатуры.
